Светоблок СТЖ-300/200 с ТООВ

Жёлтая секция светофора с обратным отсчетом времени

Светоблок СТЖ-300/200 с ТООВ представляет собой жёлтую секцию транспортного светофора, объединенную с двухразрядным, двухцветным табло обратного отсчета времени (ТООВ). Изделие предназначено для использования в дорожных транспортных светофорах с апертурой выходного сигнала диаметром 300 мм или 200 мм и устанавливается в качестве средней секции стандартного светофора .

Принцип работы

Устройство работает следующим образом :

При включении зеленого сигнала на ТООВ зеленым цветом выводится оставшееся время свечения зеленого сигнала.

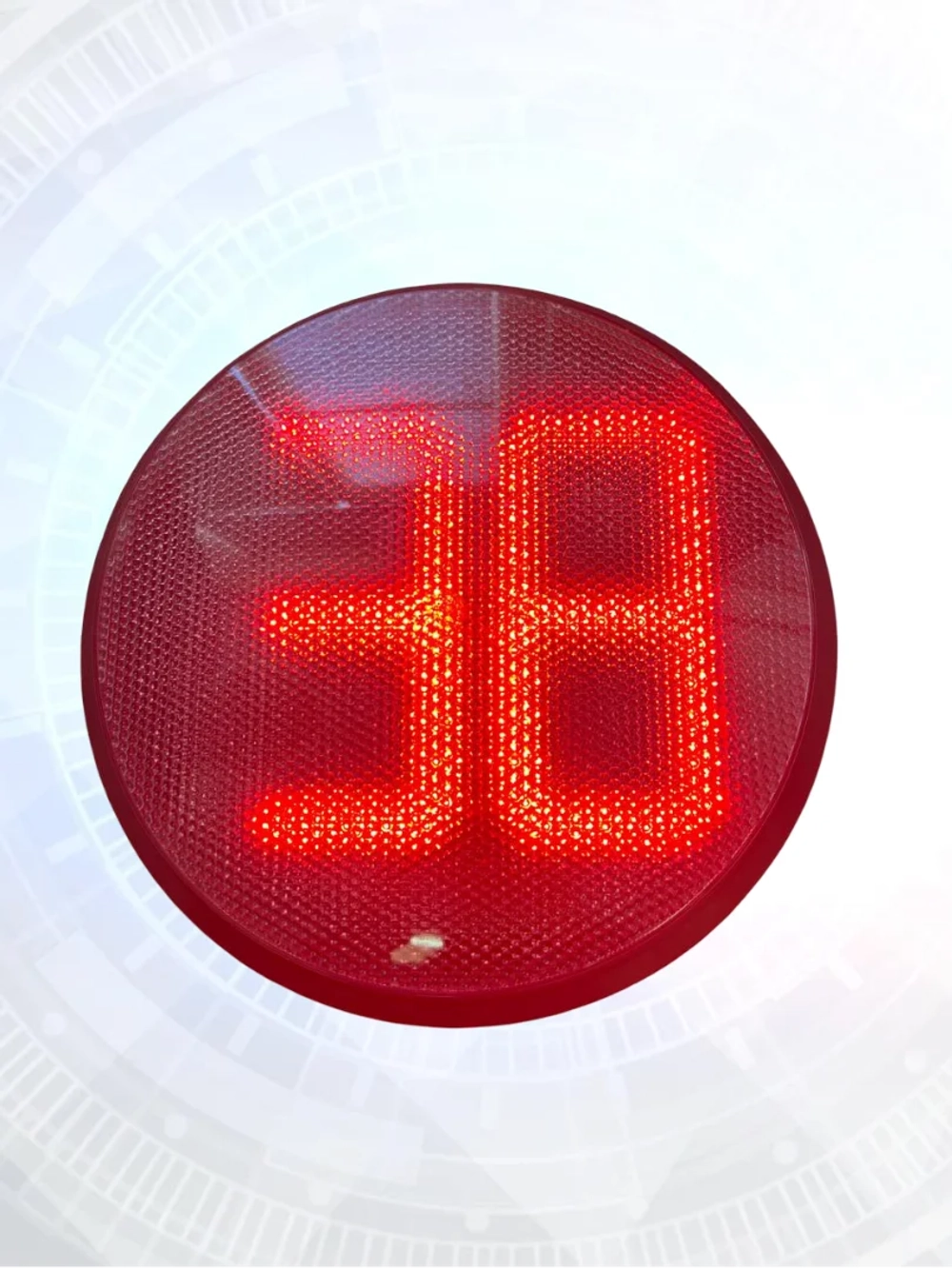

При включении красного сигнала на ТООВ красным цветом выводится оставшееся время свечения красного сигнала.
При включении желтого сигнала светоблок работает как обычный излучатель желтого цвета свечения, табло гаснет.

Конструкция

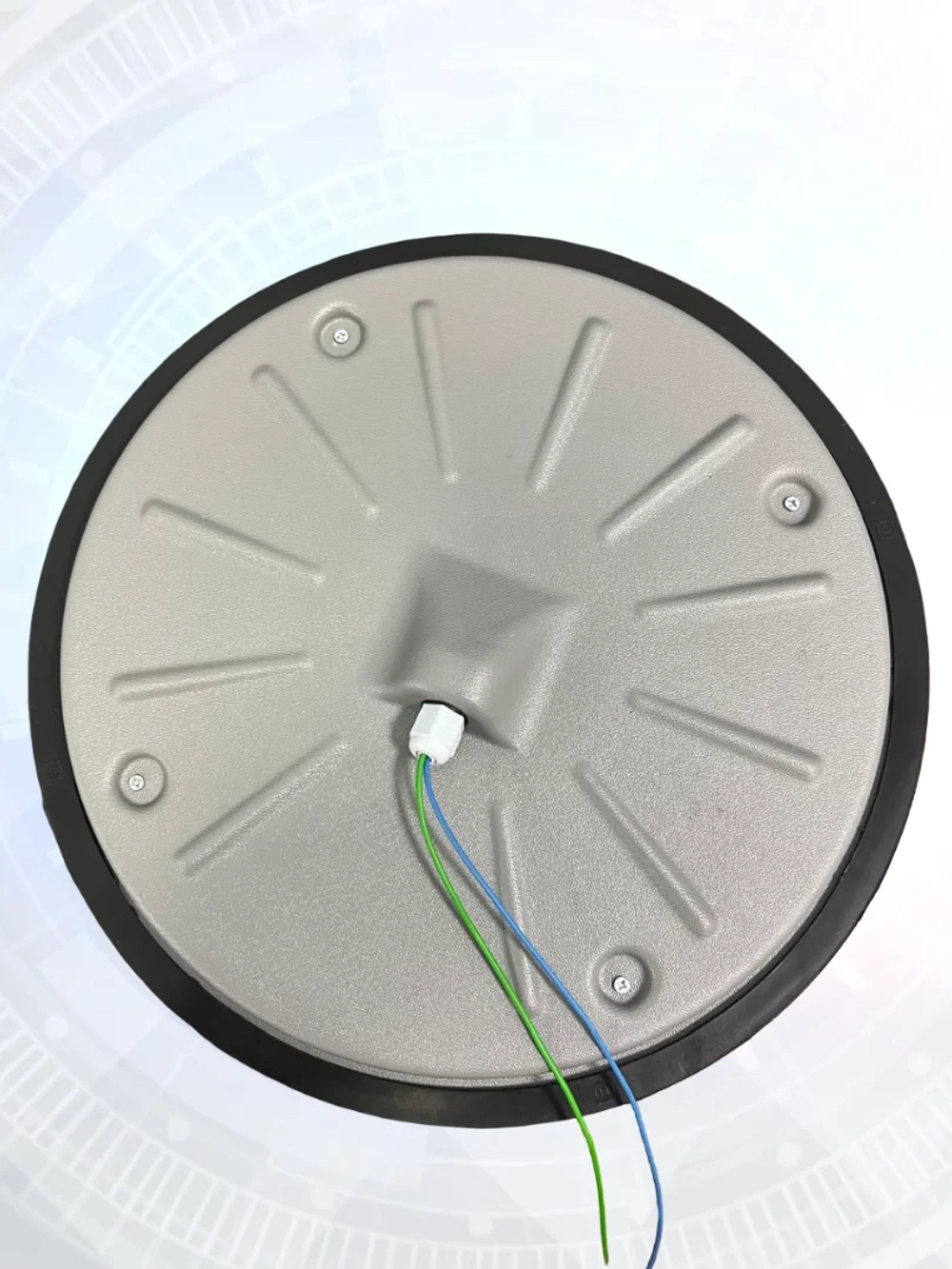

Конструктивно светоблок состоит из корпуса, изготовленного из ABS-пластика, в котором установлены плата со светодиодами и плата управления . Платы закрыты прозрачным защитным стеклом из ударопрочного антибликового поликарбоната. ТООВ совмещено с основным излучателем, что позволяет отказаться от установки отдельного табло.

Особенности и преимущества

Совмещение функций – одна секция выполняет роль жёлтого сигнала и ТООВ для красного и зеленого сигналов.
Простота монтажа – не требуется отдельная линия питания для ТООВ, устройство питается от выходов контроллера красного и зеленого сигналов .
Высокая яркость – яркость свечения цифр табло не менее 1200 Кд/м² .
Универсальность – зеленый сигнал может быть обычным или «конфликтным» (постоянно мигающим).

Технические характеристики

Параметр	СТЖ-300 с ТООВ	СТЖ-200 с ТООВ
Диаметр апертуры	300 мм	200 мм
Цвета сигналов	желтый / красный ТООВ / зеленый ТООВ	желтый / красный ТООВ / зеленый ТООВ
Питание	от линий красного/зеленого сигналов светофора	от линий красного/зеленого сигналов светофора
Напряжение питания	~220В +10% -15% (опционально 24В DC)	~220В +10% -15% (опционально 24В DC)
Частота	50 ± 1 Гц	50 ± 1 Гц
Потребляемая мощность	не более 17 Вт (секция)	не более 17 Вт (секция)
Мощность табло ТООВ	не более 12 ВА	не более 12 ВА
Яркость свечения (ТООВ)	не менее 1200 Кд/м²	не менее 1200 Кд/м²
Диапазон рабочих температур	от -30°С до +50°С	от -30°С до +50°С
Степень защиты	IP54	IP54
Климатическое исполнение	У1 (УХЛ1) по ГОСТ 15150	У1 (УХЛ1) по ГОСТ 15150
Срок службы	не менее 10 лет	не менее 10 лет
Гарантийный срок	5 лет	5 лет

Точные значения потребляемой мощности и другие параметры могут незначительно отличаться в зависимости от производителя. Уточняйте у менеджеров.

Конструктивные особенности

Корпус из ударопрочного ABS-пластика, устойчивый к УФ-излучению.
Защитное стекло из антибликового поликарбоната – обеспечивает четкую видимость сигнала и цифр в любую погоду.
Двухразрядное, двухцветное табло обратного отсчета времени.
Питание ТООВ осуществляется от линий красного и зеленого сигналов светофора – не требуется прокладка дополнительных кабелей .
Погрешность определения длительности сигнала – не более 0,5 секунды .
Автоматическое определение длительности цикла – не требует настройки под конкретный контроллер.

Области применения

Установка в транспортные светофоры Т.1.1, Т.1.2, Т.2.1, Т.2.2 в качестве средней (желтой) секции.
Модернизация существующих светофоров для добавления функции обратного отсчета времени.
Замена вышедших из строя жёлтых секций с одновременным расширением функционала.

Комплектация поставки

Светоблок СТЖ-300/200 с ТООВ – 1 шт. (диаметр и цвет ТООВ на выбор: RG - двухцветный, R - только красный, G - только зеленый)
Защитное стекло (установлено)
Крепёжные элементы – по запросу
Паспорт изделия и инструкция по эксплуатации – 1 шт.

Варианты исполнения

Тип табло	Цвет свечения табло	Отсчитываемый сигнал
СТЖ-200/300(RG)	красный/зеленый	красный и зеленый
СТЖ-200/300(R)	красный	красный
СТЖ-200/300(G)	зеленый	зеленый
